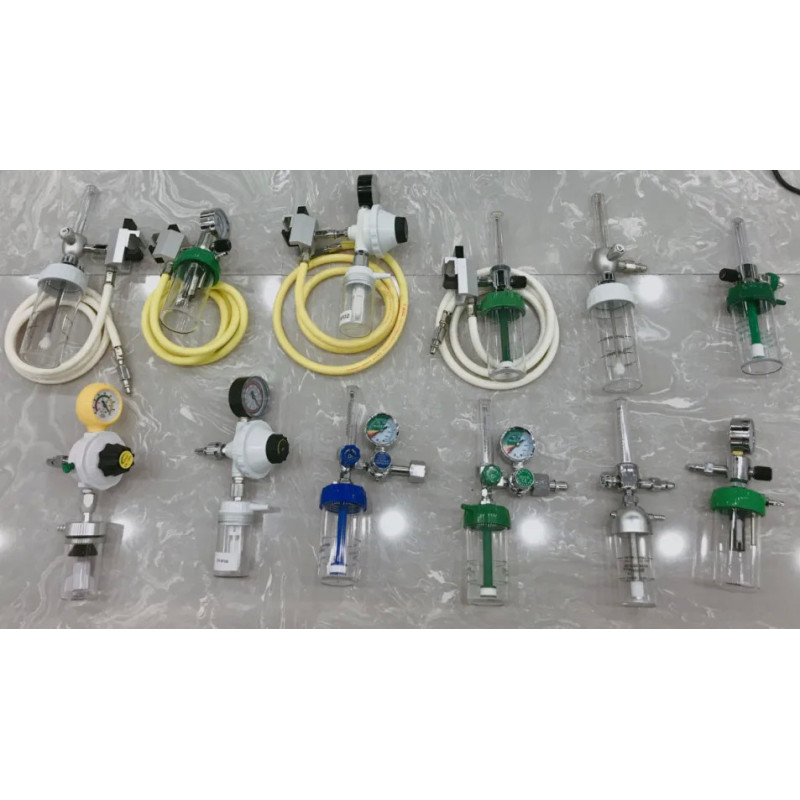

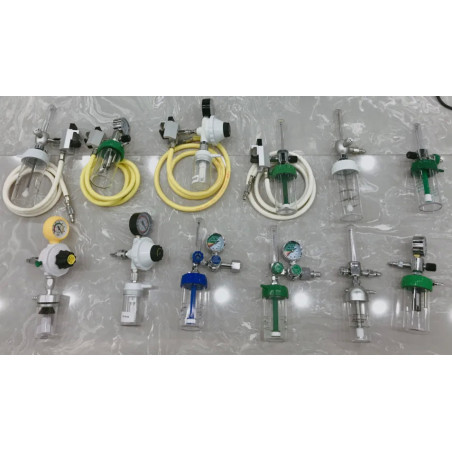

Rotametr medyczny przepływu tlenu ZH-LB02 - Zenva
LM3660
Cena widoczna po zalogowaniu
Ceny hurtowe netto, dedykowany opiekun oraz indywidualny cennik.
Prezentacja sprzętu
Organizujemy pokazy demonstracyjne. Sprawdź urządzenie przed decyzją.
Szkolenie personelu
Przeszkolimy zespół z obsługi. Sprzęt będzie wykorzystywany prawidłowo od pierwszego dnia.
Fachowe doradztwo
Pomożemy dobrać sprzęt do specyfiki i budżetu.
Zenva ZH-LB02 to ścienny, wtykowy miernik przepływu gazów medycznych zaprojektowany do bezpośredniej pracy z instalacją MGPS w salach przyłóżkowych oraz na oddziałach intensywnej terapii. Urządzenie oferuje mechaniczny pomiar chwilowego przepływu tlenu i innych gazów medycznych oraz może być dostarczone z butelką nawilżacza, zaworem bezpieczeństwa i opcją różnych standardów złączy. Konstrukcja skupia się na prostocie obsługi przez personel medyczny, kompatybilności z powszechnymi terminalami gazowymi oraz na wymogach instalacyjnych i identyfikacji zgodnej z kolorystyką NFPA.
Technologia
ZH-LB02 to klasyczny, mechaniczny miernik przepływu typu buoy (pływakowy), gdzie zmiana pozycji pływaka w przezroczystej rurce pozwala na natychmiastową wizualizację wartości przepływu. Rurka przepływowa i skala są wykonane i skalibrowane tak, aby linia skali była czytelna i pionowa, co upraszcza odczyt w warunkach oddziałowych. Mechaniczne sterowanie przepływem za pomocą ergonomicznego pokrętła umożliwia szybkie dopasowanie dawki oraz pełne odcięcie dopływu tlenu bez konieczności użycia dodatkowych narzędzi.
Elementy narażone na kontakt z wilgocią i środowiskiem pacjenta, jak butelka nawilżacza, są wykonane z przezroczystego poliwęglanu (PC), dopuszczonego do dezynfekcji termicznej. Główne elementy robocze, w tym korpus reduktora i mechanika zaworowa, wykorzystują mosiądz i miedź o powłoce chromowanej, co zwiększa trwałość przy częstym użytkowaniu oraz odporność na korozję. Zintegrowany zawór bezpieczeństwa i system testów ciśnienia oraz szczelności dostarczany z każdym egzemplarzem zapewniają ochronę instalacji i pacjenta przed nadciśnieniem oraz wyciekami.
Dane techniczne
| Model | ZH-LB02 |
| Typ urządzenia | Oxygen Flowmeter (mechaniczny, pływakowy) |
| Główne zastosowanie | Tlen (O2) |
| Zakres przepływu | 0–15 L/min (wersje skali: 0–10 L/min lub 0–15 L/min) |
| Ciśnienie wejściowe | 15 MPa (informacja fabryczna) |
| Ciśnienie wyjściowe | 0,2–0,3 MPa |
| Ciśnienie robocze | 0–0,5 MPa (nie regulowane) |
| Automatyczne otwarcie zaworu bezpieczeństwa | 0,35 ± 0,05 MPa |
| Materiał butelki nawilżacza | PC (poliwęglan), pojemność 200 ml |
| Materiał korpusu przepływomierza | Miedź / mosiądz, chromowane |
| Filtr | Wymienny/wyjmowany, nadaje się do mycia |
| Sposób montażu | Montaż ścienny; dostępne także wersje: w skrzynce ściennej, konsola na bed‑head unit, przyłącze z wężykiem |
| Sensor / złącze | Wtykowy (plug-in); dostępne standardy złączy: brytyjski (BS), niemiecki (DIN), amerykański |
| Mierzone medium | Gazy medyczne: OXY (tlen), AIR4, AIR7 (powietrze medyczne), N2O (podtlenek azotu), CO2 (dwutlenek węgla), NIT (azot), VAC (próżnia) |
| Zasada pomiaru | Mechaniczna – pływak w rurce pomiarowej |
| Obiekt pomiaru | Zamknięta instalacja rurowa (medical gas pipeline) |
| Certyfikaty | CE; klasyfikacja instrumentu: klasa II |
| Gwarancja / serwis | 1 rok gwarancji; wsparcie techniczne online |
| Testy fabryczne | 100% testowane pod kątem ciśnienia i szczelności |
| Waga opakowania | ok. 3 kg (specyfikacja dostawy) |
Zalety kliniczne
- Prosty i natychmiastowy odczyt przepływu
Przezroczysta rurka pomiarowa z wyraźną, pionową skalą i pływakiem umożliwia szybki odczyt wymaganej dawki tlenu bez dodatkowych urządzeń. W praktyce oznacza to skrócenie czasu decyzyjnego w nagłych sytuacjach oraz zmniejszenie ryzyka błędów przy ręcznym ustawianiu przepływu. - Intuicyjna regulacja i natychmiastowe odcięcie
Ergonomiczne pokrętło pozwala personelowi (pielęgniarkom i anestezjologom) precyzyjnie ustawić przepływ i szybko odciąć dopływ w razie potrzeby. W warunkach OIOM/SOR taka możliwość poprawia bezpieczeństwo podczas procedur ratunkowych i transportu pacjenta. - Kompatybilność z infrastrukturą MGPS
Wersja wtykowa i uniwersalny „rough‑in” oznaczają, że ZH-LB02 można łatwo zintegrować z istniejącymi terminalami gazowymi i bed‑head units. To ułatwia modernizacje sal i redukuje czas instalacji przy wymianie modułów. - Bezpieczeństwo instalacji i ochrona przed nadciśnieniem
Zintegrowany zawór bezpieczeństwa i fabryczne testy szczelności zmniejszają ryzyko uszkodzeń instalacji oraz chronią przed przypadkowym podaniem nadmiernego ciśnienia. Dla inżynierów klinicznych oznacza to mniejsze ryzyko awarii i łatwiejszą akceptację odbiorową. - Nawilżanie dostosowane do terapii
Przezroczysta butelka nawilżacza z poliwęglanu o pojemności 200 ml umożliwia kontrolę poziomu wody i dezynfekcję termiczną. W praktyce redukuje to kondensację w przewodach oddechowych i poprawia komfort pacjenta przy długotrwałej terapii tlenowej. - Wielostandardowe przyłącza – międzynarodowa kompatybilność
Dostępność złączy w wersjach brytyjskiej, niemieckiej i amerykańskiej ułatwia zamówienia dostosowane do lokalnych standardów i eliminuje konieczność stosowania adapterów. Dla personelu przekłada się to na prostsze procedury obsługi i mniejsze ryzyko pomyłek przy podłączaniu aparatury. - Trwała budowa dla intensywnego użytkowania
Chromowana miedź/mosiądz oraz wymienny filtr łatwy do oczyszczenia zapewniają długą żywotność nawet przy intensywnym użytkowaniu oddziałowym. Dla działu technicznego oznacza to niższe koszty utrzymania i rzadsze wymiany części eksploatacyjnych.
Zastosowanie kliniczne
ZH-LB02 jest przeznaczony do montażu przy terminalach gazowych w oddziałach: OIOM (oddział intensywnej opieki medycznej), oddziały hospitalizacyjne (ward) oraz SOR (szpitalny oddział ratunkowy). Sprawdza się jako stałe stanowisko dostarczania tlenu przy łóżku pacjenta, w module zabiegowym przy łóżku (bed‑head unit) oraz jako element wyposażenia sal wybudzeń i gabinetów zabiegowych. Dzięki opcji wariantów montażowych (skrzynka ścienna, konsola bed‑head, przyłącze wężykowe) urządzenie łatwo dopasować do różnych układów pomieszczeń i procedur.
Wyposażenie standardowe
- Przepływomierz Zenva ZH-LB02 (wersja ścienna, wtykowa)
- Butelka nawilżacza z poliwęglanu (PC), pojemność 200 ml
- Zawór bezpieczeństwa (automatyczne rozładowanie przy nadciśnieniu)
- Filtr wymienny/wyjmowany
- Zestaw uszczelek i nakrętek do montażu
- Instrukcja obsługi i dokumentacja dotycząca testów ciśnienia oraz deklaracja CE
Certyfikaty i zgodność
- CE (zgodność z wymogami unijnymi dla wyrobów medycznych)
- Instrument klasy II (zgodnie z dokumentacją producenta)
Wymagania instalacyjne
ZH-LB02 przeznaczony jest do montażu ściennego przy wyjściu instalacji MGPS; producent stosuje uniwersalny system rough‑in, co upraszcza wymianę modułów. Montaż powinien wykonać uprawniony serwis instalacyjny zgodnie z lokalnymi przepisami i standardami instalacji gazów medycznych; zaleca się włączenie testów ciśnienia i szczelności wykonywanych po instalacji oraz identyfikację gazu zgodną z kolorystyką NFPA.
